DM-120ka 1.2米衛星通信天線 KA天線 KA接收天線
- 產品品牌 j9九游会
- 產品型號 DM-120ka
- 產品描述
DM-120ka天線是口徑為1.2米的偏饋衛星通信通信天線，采用鋼結構立柱轉動頭，表麵全防鏽處理，結構穩定，使用壽命長，反射麵采用高效率高強度鋁合金材質，采用單偏執曲麵，配合波紋喇叭饋源，天線實現高增...
產品名稱：1.2米Ka波段偏饋衛星通信地麵站天線
產品型號：DM-120ka
產品特點：
DM-120ka天線是口徑為1.2米的偏饋衛星通信通信天線，采用鋼結構立柱轉動頭，表麵全防鏽處理，結構穩定，使用壽命長
DM-120ka天線反射麵采用高效率高強度鋁合金材質，采用單偏執曲麵
DM-120ka天線配合波紋喇叭饋源，天線實現高增益，低旁瓣的通信電氣指標
DM-120ka天線天線整體重量30kg，運輸、天安裝方便
產品技術參數：
|
電氣特性 |
機械性能 |
|||
|
天線等效口徑 |
1.2m |
反射麵精度 |
RMS≤0.2mm |
|
|
工作頻率 |
RX:17.2—22.2GHz |
反射麵材料 |
鋁板整體衝壓成型 |
|
|
|
TX:27.5—32GHz |
板厚 |
1.8mm |
|
|
中心頻率增益（±0.5dB） |
RX:45.9dBi@19.5GHz TX:49.5dBi@29.5GHz |
天線光學特性 |
偏焦 |
|
|
電壓駐波比 |
RX:1.3:1max |
立柱 |
電焊鋼管 |
|
|
|
TX:1.2:1max |
天線罩 |
可選配 |
|
|
3dB波束寬度 |
RX:0.86°@19.5GHz |
除冰裝置 |
可選配 | |
|
|
TX:0.57°@29.5GHz |
|
||
|
第一旁瓣 |
≤-20dB |
|
|
|
|
旁瓣包絡 |
Φmin≤Φ＜7° G=29-25logΦ dBi 7°≤Φ＜9.2° G=8 dBi 9.2°≤Φ＜48° G=32-25logΦ dBi 48°≤Φ≤180° G= -10 dBi |
|
||
|
|
|
指向誤差 |
≤0.2° |
|
|
軸比（交叉極化隔離度） |
線極化：交叉極化隔離度≥21dB |
環境適應性 |
|
|
|
|
圓極化：軸比≤1.55dB |
|
|
|
|
天線噪聲溫度 （20°仰角） |
≤28K |
風負荷 |
工作 |
72~97Km/h |
|
極化方式 |
線極化V/H可 圓極化 L/R 可選擇單出或雙出 |
|
保全 |
200Km/h |
|
俯仰角 |
5~90°手動、電動、自動可選 |
溫度範圍 工作 |
-25℃~60℃ |
|
|
方位角 |
±360°360°手動、電動、自動可選 |
相對濕度 |
0~100% |
|
|
GT值 |
≥G/T≥31.7+20lgf/4 dB/K。按仰角10°晴天，微風時計算 |
抗震能力 |
0.3G￠s(水平） 0.15G￠s(垂直） |
|
|
可搭載BUC |
4W/6W/8W/16W (Optional) |
冰雪載荷 |
13mm裹冰正常工作 25mm裹冰不破壞 |
|

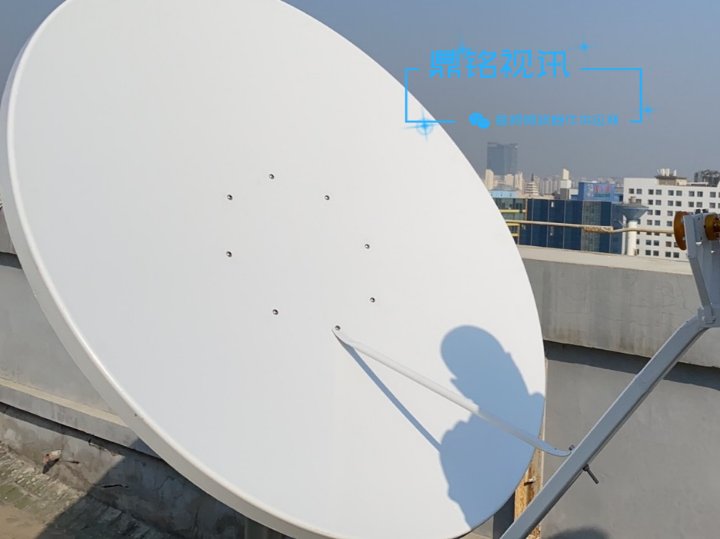

ka天線安裝示意圖

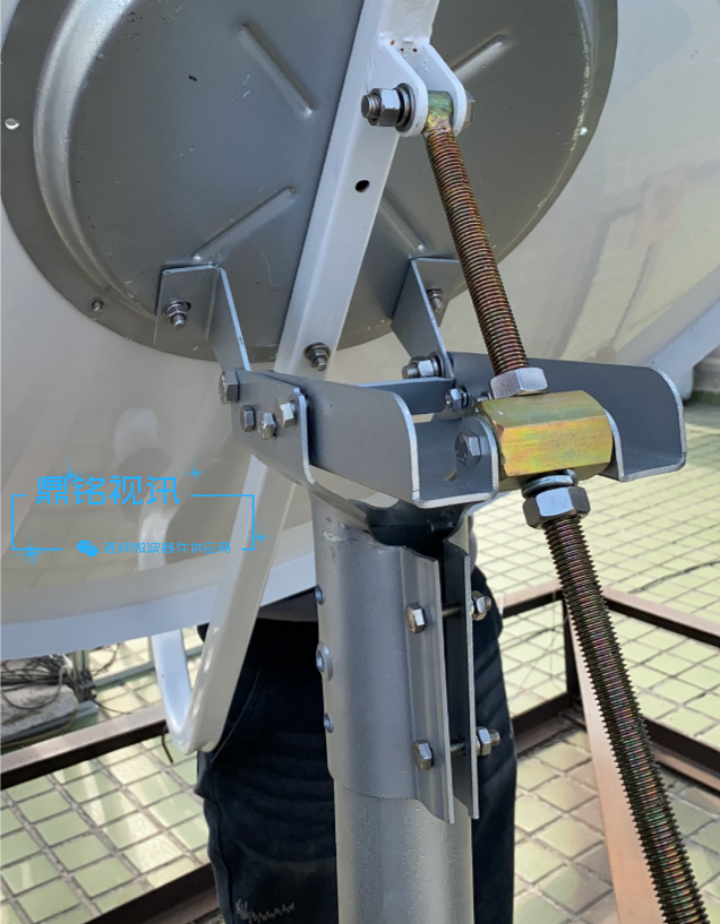

ka天線采用堅固的鋼立柱支撐，表麵處理工藝防腐蝕

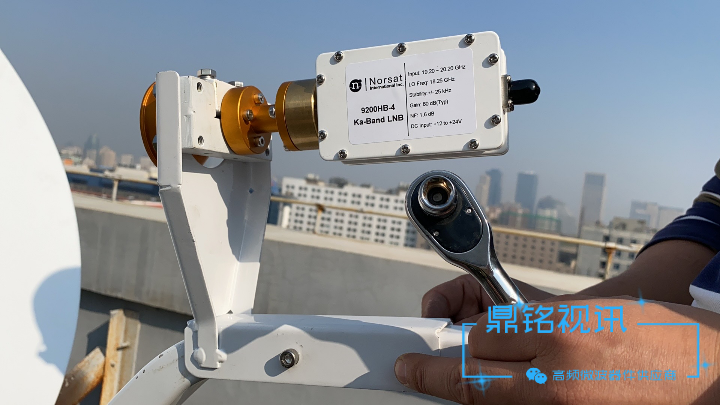

ka天線搭載高品質偏饋喇叭饋源，實現最優的電波聚焦采集，增益最大化

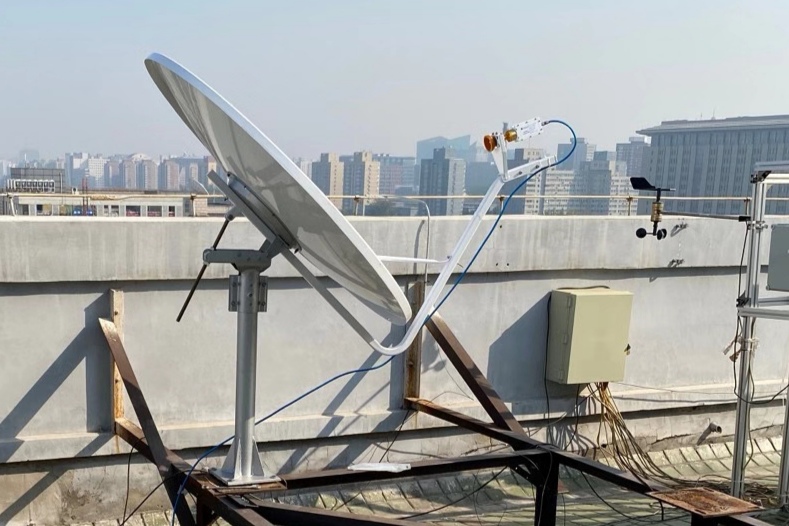

1.2米偏饋ka天線整體安裝效果 非常棒
Ka寬帶衛星通信係統為國家寬帶網絡體係“一帶一路”，“互聯網+”和“寬帶中國”的實施戰略提供有力支撐，實現共同建設具有中國特色、天地融通、隨遇接入、自主可控、安全可靠、應用豐富的高通量寬帶衛星互聯網的目標。該方案以中星16、中星18等高通量衛星為抓手，大力實施衛星互聯網應用服務，創新的應用模式，實現“海、陸、空”立體化業務發展的新格局。
Ka寬帶衛星網絡係統：由天線射頻係統、基帶係統、路由係統、信息安全係統等組成，采用國際標準衛星通信通信體製，高效利用衛星頻率資源，支撐多種終端應用。
應用場景
（1）ka寬帶衛星接入——一鍋多星：Ka互聯網+直播電視
（2）ka寬帶衛星接入——WIFI熱區覆
（3）ka高通量寬帶衛星接入——遠程教育
（4）ka+LTE中繼接入——4G
（5）ka寬帶衛星臨時熱點 —— 直播
（6）ka高通量寬帶衛星——政府企業專網
（7）ka寬帶衛星政府企業專網 —— 能源行業
（8）ka寬帶衛星—森林防火指揮係統
我們可提供0.75米、1.2米、1.8米ka天線歡迎合作
