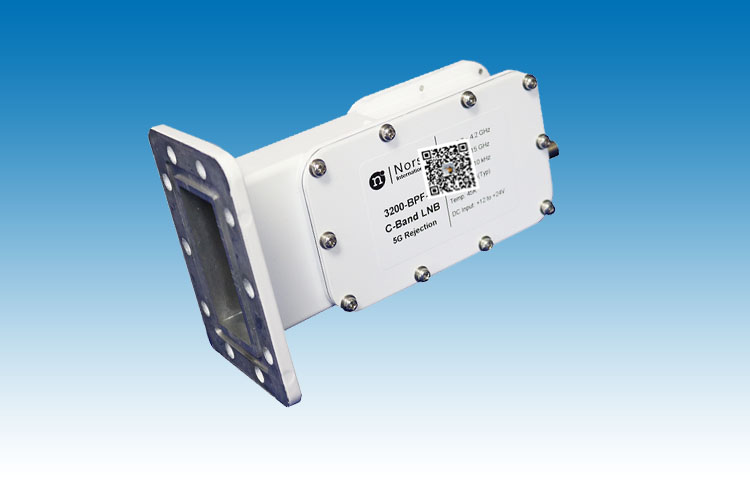

3200-BPF-3抗5G幹擾專用高頻頭
- 產品品牌 Norsat
- 產品型號 3200F/N-BPF-3
- 產品描述
3200F/N-BPF-3內嵌濾波器高頻頭是Norsat為了抵禦5G基站信號對衛星地球站C波段信號幹擾而推出的的低噪聲下變頻器（高頻頭）加上帶通濾波器為衛星通信提供穩定信號接收，同時在C波段3.754...
產品名稱：內嵌濾波器抗5G幹擾高頻頭（3.754 - 4.20 GHz）
產品型號：3200F/N-BPF-3
產品描述：
3200F/N-BPF-3內嵌濾波器高頻頭是Norsat為了抵禦5G基站信號對衛星地球站C波段信號幹擾而推出的的低噪聲下變頻器（高頻頭）加上帶通濾波器為衛星通信提供穩定信號接收，同時在C波段3.754 - 4.20 GHz內抑製幹擾
3200F/N-BPF-3內嵌濾波器高頻頭是Norsat提供優質的性能和可靠性在最小的形式因素可能。
Norsat品牌作為業界領先的高性能微波器件供應商，有近四十年高頻微波領域的製造經驗，可以提供3年的保修期，讓用戶後顧無憂。
產品數據：
|
KEY SPECIFICATIONS |
|
|
Product Family |
3000F/N-BPF-3 Series |
|
Band |
C-Band |
|
LO Type |
PLL |
|
# of onboard LOs |
Single-band |
|
LO Stability |
± 25 kHz max. |
|
Noise Figure |
60K |
|
Input Frequency - Band 1 |
C-Band: 3.754 - 4.20 GHz |
|
Output Frequency 1 |
L-Band: 950 - 1396 MHz |
|
|
|
|
RF SPECIFICATIONS |
|
|
LO Frequency 1 |
5.15 GHz |
|
Phase Noise @ 1KHz offset |
-80 dBc/Hz |
|
Phase Noise @ 10KHz offset |
-85 dBc/Hz |
|
Phase Noise @ 100KHz offset |
-95 dBc/Hz |
|
Conversion Gain |
55 - 70 dBm |
|
Input VSWR |
2.2 : 1 |
|
Output VSWR |
2.5 : 1 |
|
Output P1dB compression point |
9 dBm |
|
|
|
|
ELECTRICAL SPECIFICATIONS |
|
|
Power Requirements |
12 - 24 V |
|
Current Drain |
400 mA |
|
|
|
|
INTERFACE SPECIFICATIONS |
|
|
RF Input Connector |
CPR 229G waveguide grooved |
|
RF Output Connector |
F-75 Ohm |
|
|
|
|
ENVIRONMENTAL SPECIFICATIONS |
|
|
Temperature - Operational |
-40 to +60°C |
|
Temperature - Storage |
- 40 to + 80°C |
|
|
|
|
PHYSICAL SPECIFICATIONS |
|
|
Dimensions (L x W x H) |
159 x 98.5 x70 mm |
|
Weight |
500 g |
