產品名稱：4波段Ka高頻頭 四波段 PLL LNB

產品型號： Norsat-9100HI4ECN

品牌優勢：

Norsat International Inc. 成立於 1977 年，是創新通信解決方案的領先供應商，可為遠程和具有挑戰性的應用提供數據、音頻和視頻傳輸。我們的產品和服務包括可定製的衛星組件、便攜式衛星終端、海事解決方案和衛星網絡。

Norsat 提供全球最大的低噪聲塊下變頻器 (LNB) 產品組合。Norsat LNB 已在市場上銷售超過 300 萬台，並提供世界一流的保修，是高性能、高質量和無與倫比耐用性的代名詞。

Norsat 的 LNB 係列包括 C、Ku、Ka、X 和 Q 波段頻率的單個和多個 LO（本地振蕩器）。

主要特點：

• 業界最佳的 LO（本地振蕩器）穩定性

 • 超低噪音選項

 • 定製選項，包括非標準頻率、噪聲係數和外形尺寸

 • 常見 LNB 的庫存和快速發貨

• 世界一流的 Norsat 售後支持

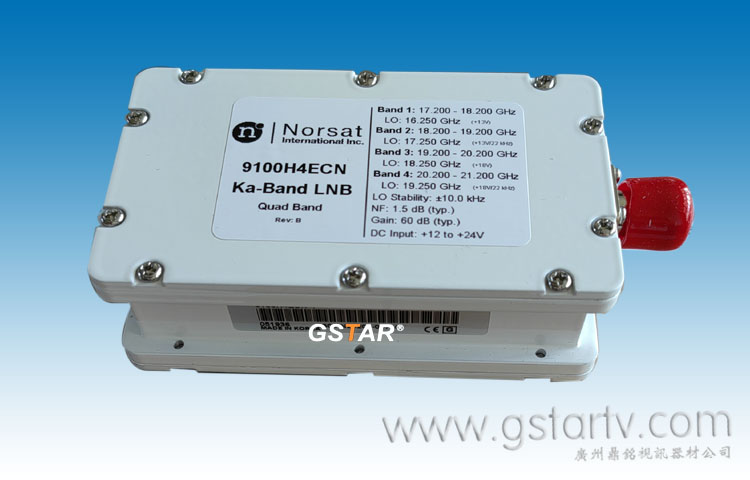

Norsat-9100HI4ECN4波段Ka高頻頭是采用PLL技術製造的全頻段四個本振的工程高頻頭。

Norsat-9100HI4ECN4波段Ka高頻頭工作帶寬從17.2G-21.2GHz  其本真穩定度為±10kHz 可以在極其嚴苛的場景裏穩定工作，是全球軍事機構、政府機關、廣播電視台站指定使用的可靠微波器件

技術數據：

KEY SPECIFICATIONS
Band	Ka-Band
Input Frequency Band 1	17.20 - 18.20 GHz
Input Frequency Band 2	18.20 - 19.20 GHz
Input Frequency Band 3	19.20 - 20.20 GHz
Input Frequency Band 4	20.20 - 21.20 GHz
LO Frequency 1	16.25 GHz
LO Frequency 2	17.25 GHz
LO Frequency 3	18.25 GHz
LO Frequency 4	19.25 GHz
LO Stability	+/- 10 kHz
LO Type	PLL
Noise Figure	1.5 dB typ., 2.0 dB max. at room temp. @ CF
Output Frequency Band 1	950 - 1950 MHz
Output Frequency Band 2	950 - 1950 MHz
Output Frequency Band 3	950 - 1950 MHz
Output Frequency Band 4	950 - 1950 MHz
Tone Frequency	22 kHz ± 4 kHz
RF SPECIFICATIONS
Control Signal 1	13 V
Control Signal 2	13 V / 22 KHz Tone
Control Signal 3	18 V
Control Signal 4	18 V / 22 KHz Tone
Conversion Gain	60 dB typ., 55 dB min., 65 dB max.
Gain Flatness (Over Full Band)	≤ 4 dB p-p max.
Input VSWR	1.3 : 1 max.
Output P1dB	+ 10 dBm min.
Output VSWR	2.2 : 1 max.
Phase Noise 100khz Offset	-95 dBc/Hz
Phase Noise 10khz Offset	-80 dBc/Hz
Phase Noise 1khz Offset	-70 dBc/Hz
ELECTRICAL SPECIFICATIONS
Current Drain	350 mA
Power Requirements	12 - 24 V
INTERFACE SPECIFICATIONS

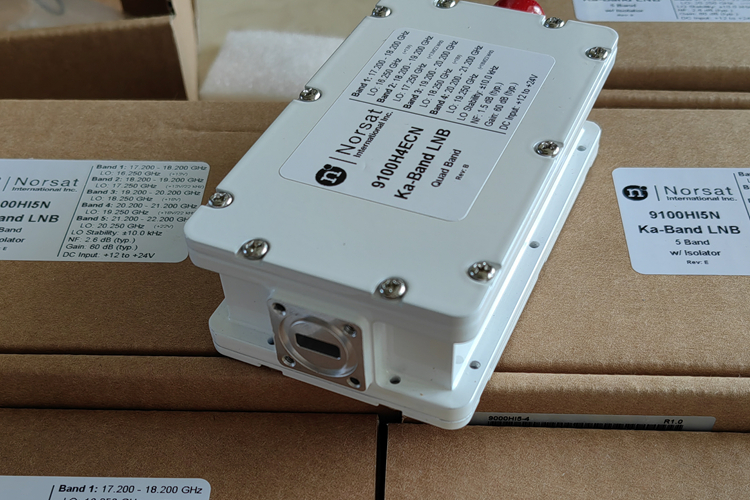

RF Input Connector	WR-42 waveguide grooved
ENVIRONMENTAL SPECIFICATIONS
Temperature Operational	-40 to +60°C
Temperature Storage	-40 to +80°C
PHYSICAL SPECIFICATIONS
Product Dimensions (LxWxH)	156 x 67 x 39 mm
Product Weight	560 g (19.75 oz)
