產品名稱：Ka高頻頭 KA-BAND PLL LNB

產品型號：Norsat-9000HA-4

產品特點：

Norsat-9000HA-4 Ka波段鎖相環高頻頭是加拿大諾賽特集團推出的一款高品質，高穩定性的高頻頭，廣泛應用到科工，科研項目，也是國際上知名軍方，廣電指定用的高頻頭

產品指標：

Noise Figure 1.6 dB max

LO Stability ±25kHz, ±50 kHz

Phase Noise -70 dBc at 1 kHz

-80 dBc at 10 kHz

-95 dBc at 100 kHz

Gain 60 dB typ., 55 dB min.

@ full frequency band

Output P1dB +5 dBm min

DC Power +12V to +24V DC

Current 400 mA

Input (waterproof) WR-42 waveguide

Output (waterproof) F-connector (75 ohm)

N (Optional) (50 ohm)

Dimensions 118 x 60 x 45 (L x W x H)

Weight 450 g

Operating Temperature -30 ~ +60˚C

Storage Temperature -40 ~ +80˚C

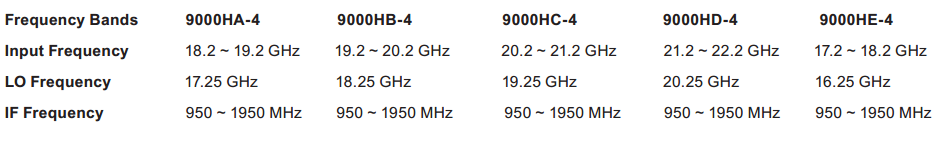

產品型號選擇

9000HA-4 ，9000HB-4 ，9000HC-4， 9000HD-4 ，9000HE-4

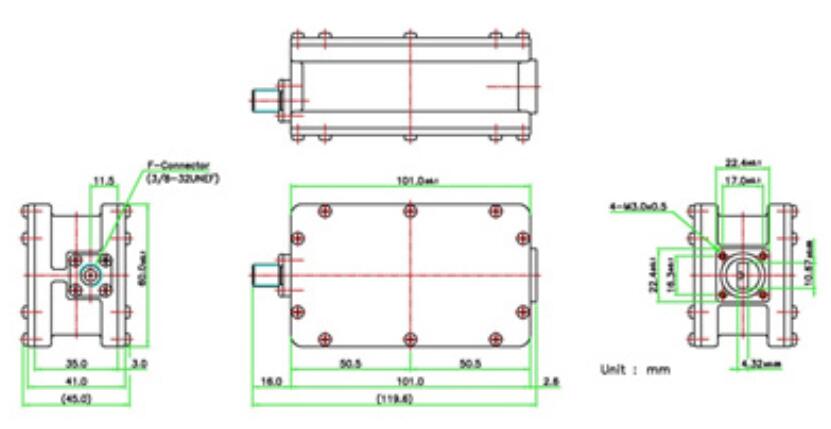

產品外形尺寸：

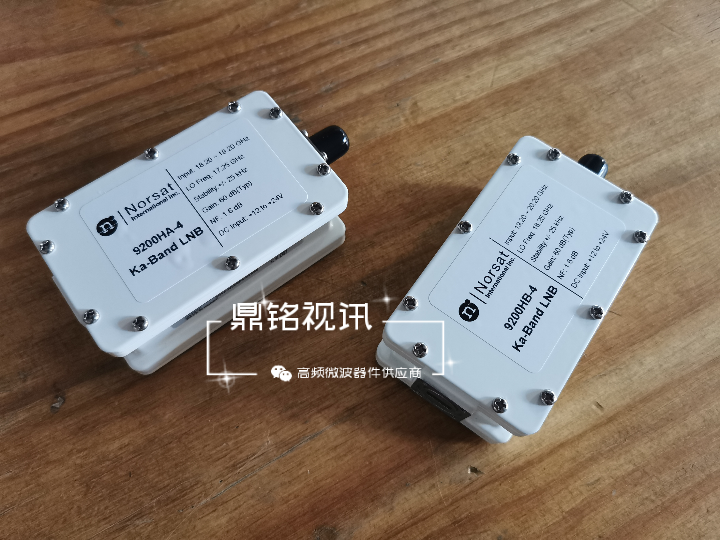

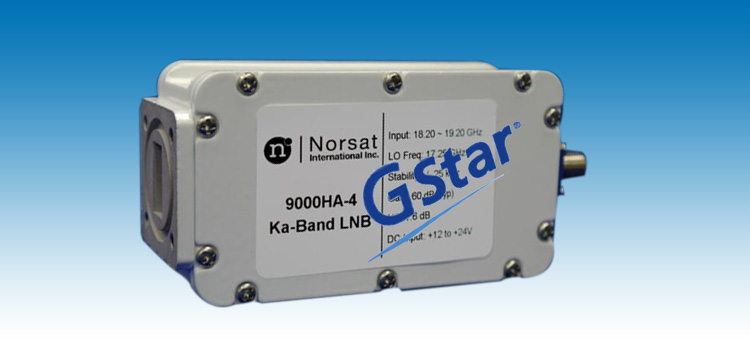

產品實物圖：

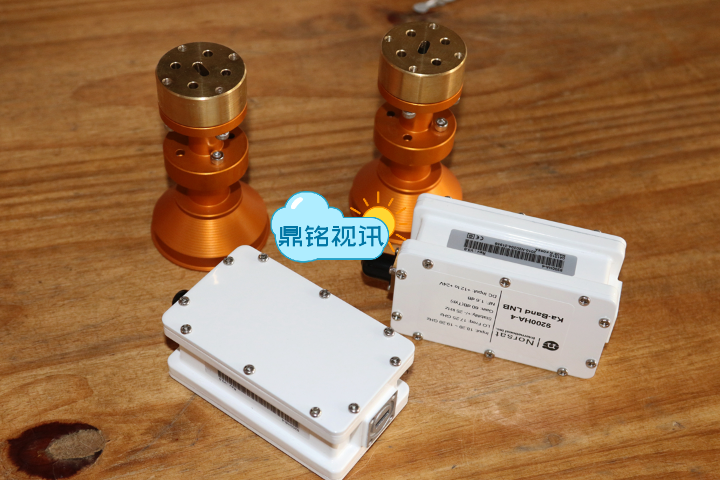

搭配饋源安裝：

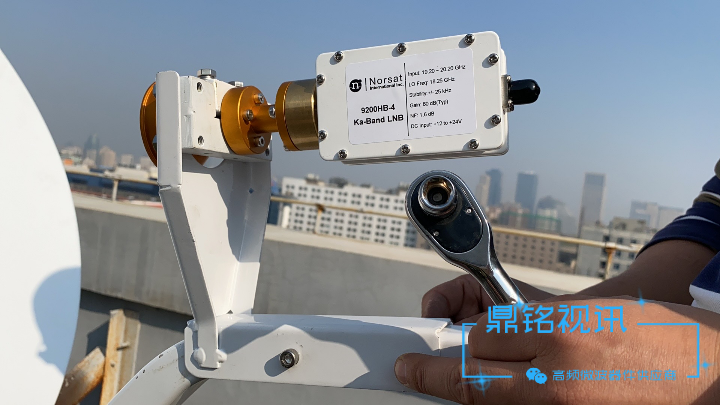

安裝實景圖
