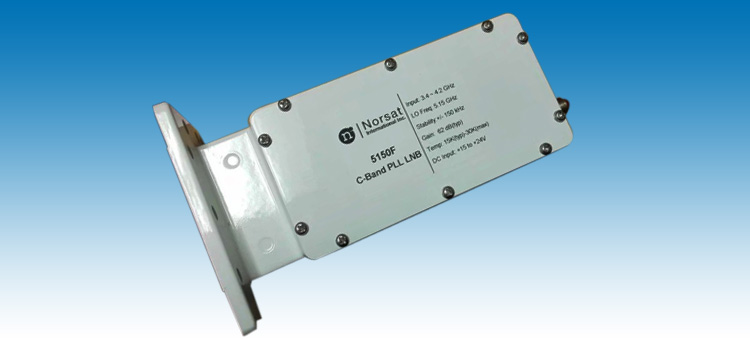

產品型號：Norsat-5150F C-Band PLL LNB C波段鎖相環單極化高頻頭

產品特點：Norsat-5150F是一款基於鎖相環技術製造的C波段單極化衛星高頻頭，廣泛應用於廣播電視台站的訊號接收，品質穩定可靠。

技術指標：

 輸入頻率Input frequency (GHz)： 3.4 – 4.2 GHz
 本振頻率L.O. frequency (GHz)： 5.15 GHz
 輸出頻率Output frequency (MHz) ：950 – 1750 MHz
 頻率穩定度L.O. stability： ±50 kHz – ±100 kHz
 噪聲溫度係數Noise temperature ：15 K typ., 30 K max.
相位噪聲Phase noise  ： -65 dBc/Hz @ 1 kHz offset
                                  -80 dBc/Hz @ 10 kHz offset
                                  -95 dBc/Hz @ 100 kHz offset
輸入輸出駐波比Input VSWR & Output VSWR： 2.3:1
增益Conversion gain ：   62 dB typical
                               55 dB min
                            70 dB max
輸出壓縮功率Output P1dB 10 dBm
工作電壓Power requirements： 12 - 24V DC supplied through

                                              center conductor of IF cable

工作電壓Current drain ：250 mA
輸入波導管Input Waveguide CPR： 229G
外形尺寸Dimensions ：190 (L) x 115 (W) x 78 (H) mm
                                           (7.1 x 4.0 x 2.8 in)
重量Weight 580 g / 20.5 oz
工作溫度Temperature Range -40°C to +60°C

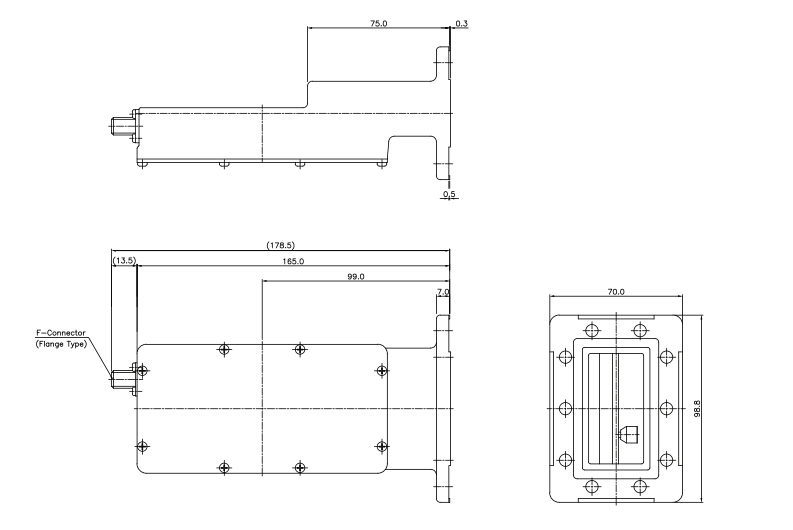

Norsat-5150F衛星高頻頭外形尺寸圖

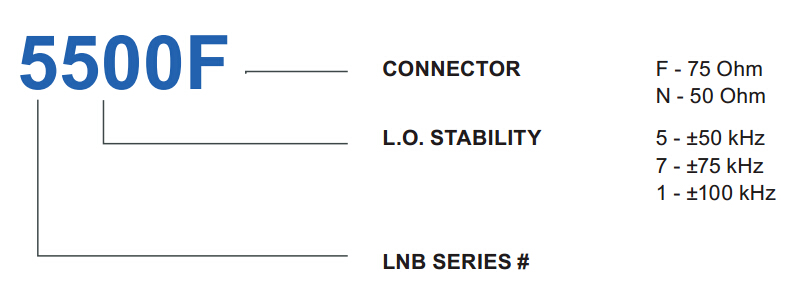

Norsat-5000係列高頻頭型號注釋
