偏饋天線

前饋拋物麵天線的饋源位於天線的主波束內，因而對所接收的電磁波形成了遮擋，其結構降低了天線的增益，增大了旁瓣。

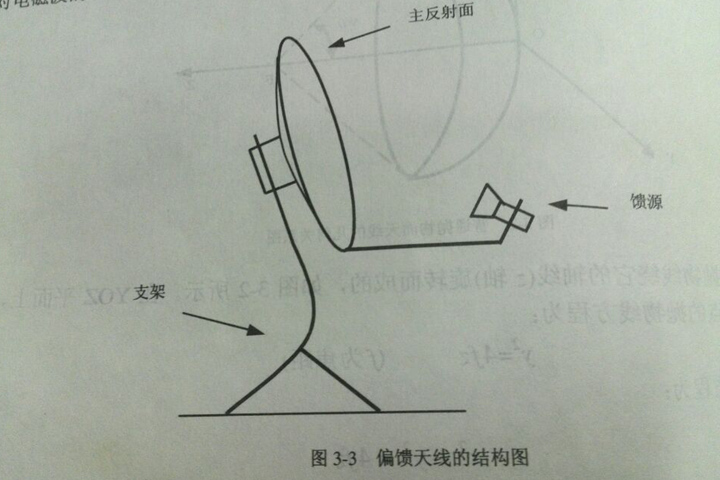

將饋源移出天線反射麵的口徑。可消除饋源及其支撐物對電磁波的遮擋。

實際上，偏饋的反射麵是在旋轉拋物反射麵上截取一部份構成。

他同樣可將焦點發出的球麵波轉換成沿軸向傳播的平麵波。

饋源的相位中心依舊放在原拋物麵的焦點上，但饋源的最大輻射須指向偏饋反射麵的中心。

盡管反射麵的輪廓呈橢圓型，但它的口徑仍是一個圓

此外，對於偏饋天線而言，電磁波的最大輻射方向並不在偏饋反射麵的法向，而是與法向成一定的夾角。

這也是偏饋天線的一大特色。

偏饋天線最大的特點是旁瓣小，當反射麵邊緣的照射錐削為15～20dB時，偏饋天線的旁瓣電平比前饋天線改善8～10dB.

由於饋源避開了來自反射麵的回波。，因而也改善了天線的駐波比。

此外，在緯度較高的地區接收衛星電視，偏饋天線的反射麵與地麵幾乎垂直，不易積聚雨雪，這也和有特色的

因此，在小口徑衛星直播電視接收係統中被廣泛采用。

但偏饋天線的結構的不對稱會產生較高的交叉化輻射，隨著天線口徑的增大，饋源與反射麵的距離也變得很大，反射麵的非對稱性也給加工帶來困難，故在大天線中較少采用

我們可以提供的偏饋天線口徑有 0.35米，0.45米，0.55米，0.6米，0.75米，0.9米，1.0米，1.2米，1.5米，1.8米，品牌有中衛 和華達

中衛大陸市場能夠提供1.2米以下的KU天下  華達偏饋天線可以做到1.8米
