酒店有線電視係統設計

1．係統概述

    衛星電視和有線電視接收係統是高檔賓館、酒店功能需求而普遍設置的基本係統，故該係統在本次工程中占據比較重要的地位。從目前我國智能化大樓的建設來看，此係統已經成為必不可少的部分，並且有向寬帶化發展的趨勢。

衛星電視係統，是利用衛星來直接轉發電視信號的係統。衛星電視采用的載頻高，頻帶寬，傳輸容量大，C段，K1段均有500MHz的帶寬，Q2頻段的帶寬達200MHz，通信容量之大是微波中繼不可比擬的。由於衛星居高臨下，電波入射角大，又是直播，傳播線路大部分是外層空間，所以噪聲幹擾小，信號強度穩定，信號信噪比高，圖像質量好。

 2．衛星有線電視係統構成 　　



    本係統前端設計為860MHZ鄰頻係統，電視節目50套設計 【最多可達容量99套】，工程中留有接口，為以後節目源的擴充留有充分的餘地。

預計共設用戶終端 【約600 】   個，分支器應留有預留接口可以方便用戶數量的擴展。本係統建成後，可隨時進一步擴展節目並具有發展新用途和功能的能力。

本係統的設計參照了我國國家標準《30MHZ~1GHZ聲音和電視信號電纜分配係統》GB14948-94。

　　該係統由接收天線子係統、前端設備子係統、傳輸分配網絡子係統及用戶終端四部分組成。這四部分隻有很好地結合在一起，才能傳輸高質量的電視信號，任何一部分的不匹配，都將影響整個係統的工作狀態。

　　  下麵結合本工程的實際情況，逐一介紹這四個子係統。

   2．1　接收天線子係統

   該子係統的主要任務是向前端提供係統欲傳輸的各種信號。對於衛星電視來說，通過各種口徑的拋物麵網狀天線，再經過高頻頭( LNB )向前端提供頻率在970 -1470MHz 的衛星電視信號。有線電視台的信號的接收應根據哈爾濱市當地有線電視網的情況來確定。

本方案注意考慮接收天線是係統中的關鍵部件，對接收效果有決定性影響，所以采用3套天線。

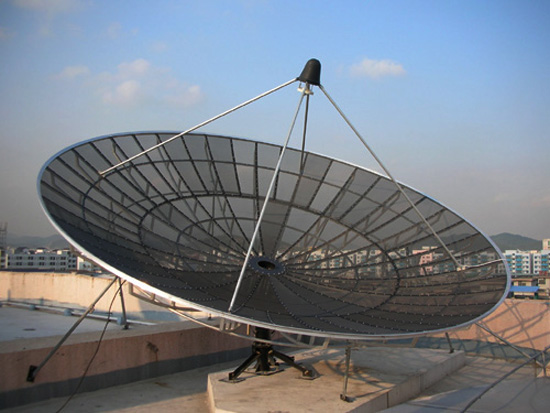

　　本係統接收衛星電視節目20套和城市數字電視模擬轉換節目28套，經混合後向各層輸送。初步計劃接收亞洲3S（105.5）E、中星6B(134)E，二 顆衛星。根據本工程所在位置，為接收此2顆衛星的傳送信號，建議係統設置2套3米鋁合金網狀天線，基座根據現場情況，建議安裝於大樓頂層



    2．2　係統前端設備的選型



衛星接收工程機

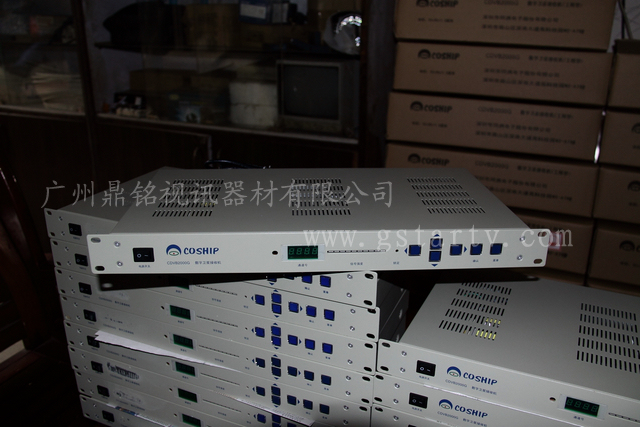

CDVB2000G[廣電入網]機器可用來接收並解碼所有DVB／MPG－2無加攏的數字衛星電視信號，對SCPC和MCPC及C波段或KU波段信號兼容。電視屏幕上的菜單可以幫助用戶方便地設置衛星頻率、極化方向、符號率和LNB頻率等參數。

某些特殊的節目需要購買專用的解碼器和支付收視費，頻道不同價格有所差異



廣播鄰頻調製器

（Gstar－3600M　860M或低檔一點的Gstar-2600M）

本設備是標準型中頻調製器，帶外抑製可達60DB，適用於860MHZ中頻調製的CATV前端係統；內有寬頻帶放大器，固定頻道輸出，另外還有視頻信號預處理電路，使輸出的圖像信號更加清晰、完美，並有良好的性能價格比，是中小型有線電視台站係統的較好設備。



　　數字電視信號機頂盒 （有線電視台提供）

可將開放發射的全頻帶數字電視信號轉換為音頻和視頻信號。

有線電視混合器（E－2400）

　　該混合器有24個領頻輸入口，一個輸出口，一個－20DB監測口和兩個串接口。它的穩定性好，失真小，各輸入口之間的隔離度達30DB，能有效地防止鄰頻之間的互相幹擾，很好地滿足各種類型有線電視係統的要求。

   2．3　傳輸分配網絡係統

其主要任務是將係統前端部分所提供的高頻電視信號通過傳輸媒體不失真地傳送到係統所屬的分配網絡輸入端口，且其信號電平需滿足係統分配網絡的要求，使用戶終端的電視機處於最佳的工作狀態。目前，大量的 CATV 係統均采用同軸電纜作為係統幹線傳輸部分的媒體，由於高頻電視信號在同軸電纜中傳輸時會產生衰減，其衰減量除了決定於同軸電纜的結構和材料外，還與信號本身的頻率有關，頻率越高的信號在同樣條件下，衰減量也越大。這樣，當信號被傳輸一段距離後，信號電平將會有所下降，距離越遠，下降值越大，而且使不同頻率信號的電平產生差值，傳輸距離越遠，差值就越大。這就給係統分配網絡的正常工作帶來困難。除此之外，信號的衰減量還和溫度有關，當溫度升高時其衰減量約增加0.2%dB/℃。

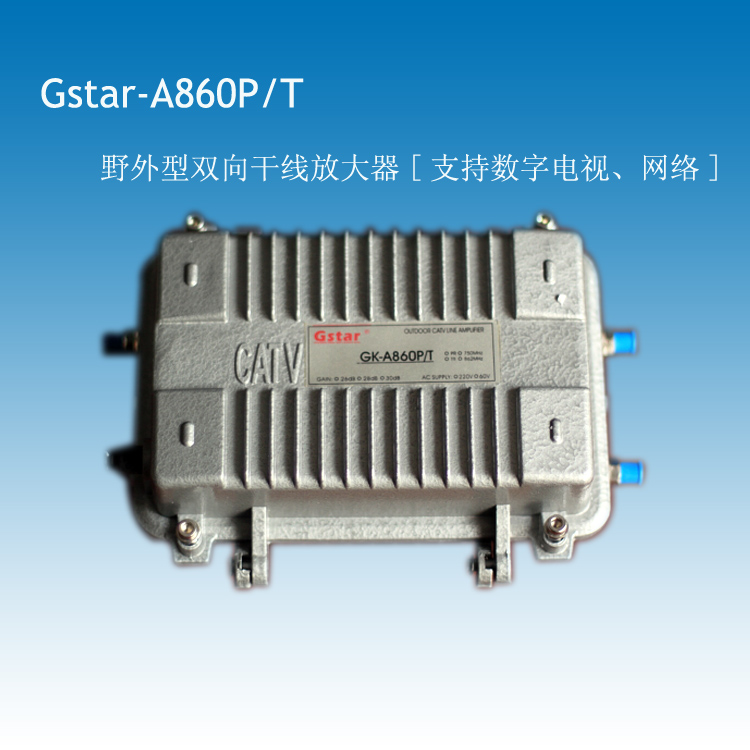

幹線放大器選用Gstar-8F30TR或GK-860P/T 雙向幹線放大器





 2．4　用戶終端部分

    根據本大樓的實際情況及弱電工程圖紙中關於衛星電視的要求，具體布放有線電視終端如下：

　　信息插座采用F型TV－FM雙口插座，利於將來係統FM廣播的擴展。



 2．5 線路敷設及接地

    水平部分牆內管道敷設，垂直部分弱電井內與綜合布線同路由分槽敷設。幹線電纜選用高品質的高物理發泡四屏蔽的SYWV-75-7 或SYWY-75-9電纜, 它的有關主要標準參數符合IEC-96-0-1射頻同軸電纜國際標準，可取代進口同類產品．分支電纜同樣采用四屏蔽SYWV75－5電纜，鋼管保護，分支器盒吊頂內安裝，餐廳電視終端盒吊頂先安裝，其餘部分電視終端盒距地0.5米安裝。建議強電在距有線電視的50CM位置附近布放一電源。

防雷接地

　　天線基座應用兩根接地線在不同方向與建築物防雷接地網作焊接連接。

衛星電視接收室的工作接地、保護接地、防雷接地合用一個接地係統。
