1、組成

    直接調製光發射機的組成，除核心部件DFB激光器組件外，還有電源、激光器偏置電路、激光器慢起動電路、過載保護電路和驅動保護電路、功率控製和致冷控製電、光檢測電路、失真補償電路、光檢測器（PIN）芯片（用於光功率檢測和自動功率控製），用於雙向自動溫度控製（ATC）的半導體致冷器和熱敏電阻等。

    2、工作過程

    光發射機的輸入信號是電視射頻（RF）信號。在前端，多路RF信號經多路混合器混合成一路信號後，送入光發射機輸入端，經過前置放大器放大後，進行電控衰減，並還進行預失真補償和自動功率電平控製，再去驅動激光器芯片進行電/光調製，將電信號轉變成光調製信號。輸出端加一個光隔器，可大大減少由光纜傳過來龍去脈光反射波對激光器的影響。光信號通過光活動接頭送入光纜，通過光纜把光信號傳送至各光點。

    可看出，激光器的發射功率和非線性失真依賴於偏置電流（IO），故光發射機設置激光器的偏置電路和預失真補償電路，來保證非線性指標和發射輸出的穩定。

    激光器的溫度升高，將使門限值增大，飽和輸出光強下降，P-I特必曲線的直線段範圍減小（即2自動態範圍減小）為了保證光發射機始終正常工作，必須保證激光器在恒溫（一般是25℃）條件下工作。光發射機器的用於雙向自動溫度控製（ATC）的半導體製冷器和熱敏電阻是保證激光器工和在25℃恒溫條件下。

    光發射機中有微處理器，其芯片中存儲有激光器的最佳工作狀態數據，對激光器可進行慢啟動並可以自動斷開射頻電視驅動電流，以保護激光器。光發射機前麵板上的各種開關都是通過微處理器控製的。

    溫度的變化和器件的老化都會引起激光器閥值電流和光電轉換效率的變化，若想精確控製激光器的光輸出功率，應從兩個方麵著手解決：一是控製激光器的偏流，使其自動跟蹤閥值電流的變化，保證激光器總是工作在最佳偏置狀態；二是控製激光調製電流的幅度，使其自動跟隨電、光轉換效率變化而變化。自動功率控製完成以上兩項任務，以保證激光器輸出精確光功率。

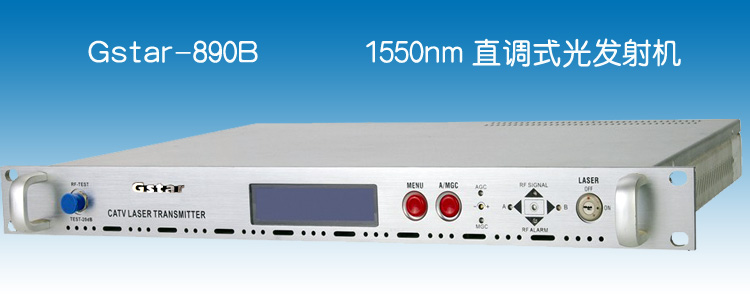

 廣州j9九游会視訊器材有限公司致力於廣播電視器材的研發、生產、銷售；並提供光發射機，光接收機，光分路器等優質產品！其中Gstar-890係列光發射機在一些重點工程中被指定使用！
