GSTAR-(專業版）CCTV衛星氣象水文數據廣播接收係統也可用於戰場環境氣候保障係統，

GSTAR-(專業版）CCTV衛星氣象水文數據廣播接收係統主要應用於重要基地台站開展氣象水文數據接收任務，

GSTAR-(專業版）CCTV衛星氣象水文數據廣播接收係統可用於接收“衛星氣象水文數據廣播係統”下發的氣象繪圖報、實況報、傳真圖、格點報、衛星雲圖等各類氣象水文數據，具有易攜帶、適用區域廣等特點。

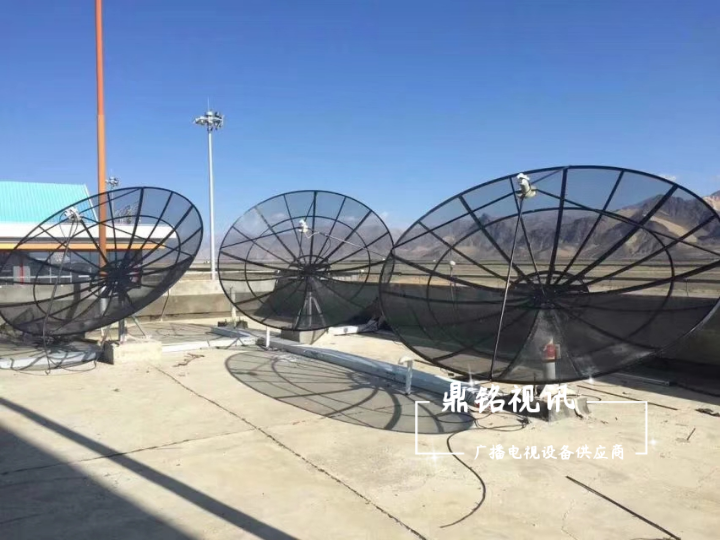

衛星天線" alt="衛星天線" />

天線選擇： 建議選擇重量輕、精度高、防風抗腐蝕能力好的鋁合金網狀天線，根據工作區域所接收衛星ERIP值選擇天線口徑、目前固定式的有3.0米、3.7米.4.5米適，根據不同場景選擇標配或加強型的，；理論要求9級風速穩定工作1。12級風速依然不會毀壞的，軍事用途，需要噴塗迷彩色。

衛星高頻頭選擇： 建議采用工作區間在3625~4200MHz的窄帶高頻頭、PLL高穩定度鎖相環技術±5KHz、增益在60dB以上

濾波器選擇：目前大陸大部分區域衛星地球站C波段信號都被5G基站放大器同頻幹擾，所以需要選擇高穩定性的窄帶濾波器與高頻頭匹配、獲得穩定可靠的信號源

數據盒的選擇：目前大部份衛星數據接收盒都要求工作在XP 、W2000操作係統 要有中頻輸入輸出的盒子 輸出端口用於接監測衛星高清盒子

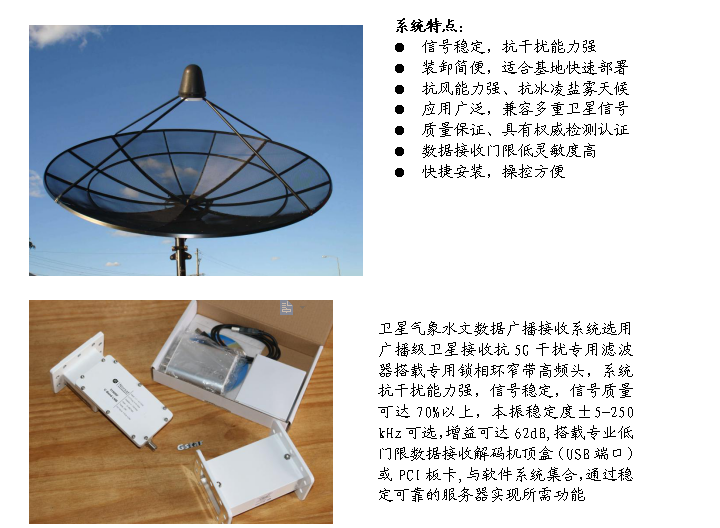

衛星天線" alt="衛星天線" />

衛星天線" alt="衛星天線" />

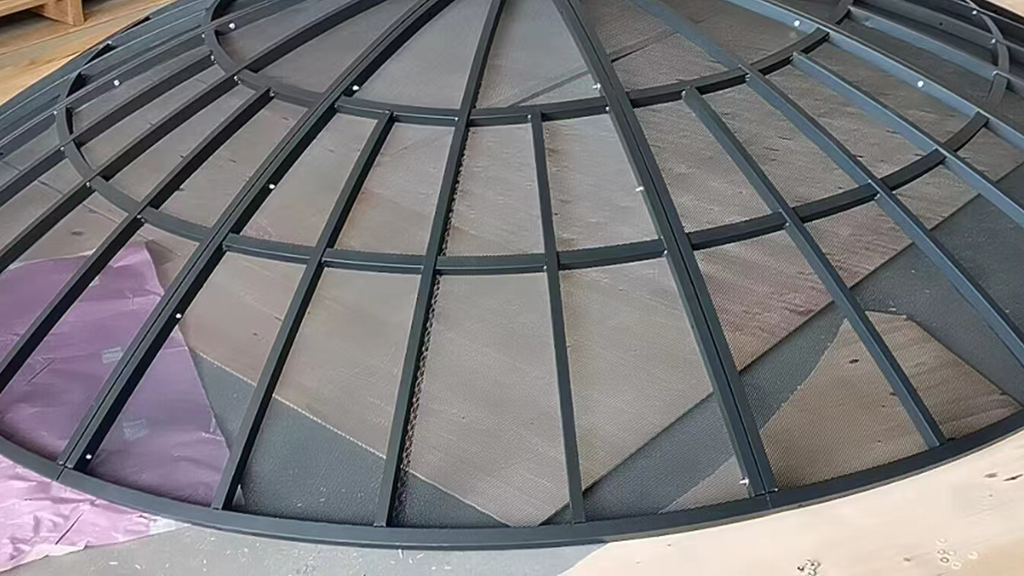

Gstar品牌天線立柱與托盤所有鋼件均采用"磷化"、"電鍍"、"耐候戶外型樹脂噴塗"三重防腐處理達到密封防鏽力特強，即使耐鏽的鋁合金表層也采用噴塗處理，適合疆藏及沿海地區暴露在腐蝕性風沙冰淩的環境。
技術參數

反射麵材質：航天級的金屬網加厚鋁管龍骨支撐

本振類型：PLL鎖相環；
        本振穩定性：最大±5 kHz；
        輸入頻率：C波段：3.625～4.20 GHz；
        輸出頻率：L波段：950～1525 MHz；
        本振頻率：5.15GHz；
        增益：62dBm；
        天線直徑：300~450cm
        裝箱尺寸：1300mm×1500mm×300mm；  2400*1500*600
        重量：65~200Kg；
        環境溫度：-40℃～60℃；
        環境濕度：0～100%。

       設備配置表：

序號	配件名稱	單位	數量	備注
1	網狀天線反射麵	套	1	加強型3~4.5米口徑、抗風抗腐蝕、迷彩塗裝
2	天線轉台	台	1	驅動3米-4.5米天線 遠程控製方位俯仰角
3	控製器	台	1	控製轉台方位及俯仰角信號輸出
4	天線除雪融冰係統	套	1	在天線積雪結冰情況下加熱
5	鎖相環高頻頭	隻	1	PLL技術  工作帶寬3.625-4.2GHz 穩定度± 5KHZ增益62dB
6	高屏蔽同軸電纜	卷	1	128編根據距離遠近選擇
7	抗幹擾濾波器	隻	2	3625-4200MHz濾波
8	數據接收盒	台	2	USB端口鏈接筆記本或服務器提供數據接收解調
9	數據接收卡	片	2	PCI端口裝於台式機或服務器接收解調數據
10	高清接收器	台	1	用於調試和日常監測天線工作狀態
11	曲屏顯示器	台	1	日常監測調試天線 支持HDMI輸入

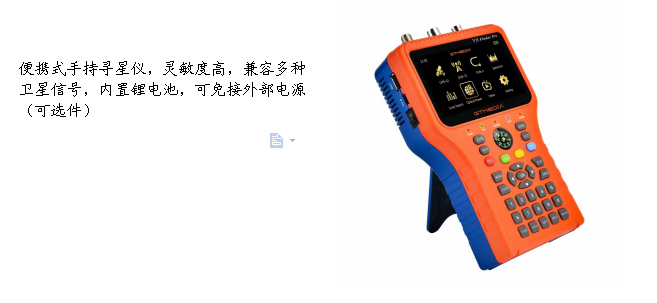

12	尋星器	台	1	支持高清信號調試
13	電動手鑽	套	1	帶衝擊、電鑽、電動扳手
14	工控服務器	台	2	穩定可靠用於指揮中心
15	拚接屏	套	1	9片或6片拚接根據指揮中心具體需要選配
16	操作台	台	1	用於放置服務器及顯示器 控製器 控製鍵盤等
17	拚接屏控製器	台	1	控製拚接屏屏 切換等
18	配套連接件	批	1	各種HDMI線 連接頭 膨脹螺絲 紮帶 防水劑等
19	安裝調試技術培訓	次	1	對於用戶操作員 從CCTV係統設計、搭建調試、維護係統培訓
